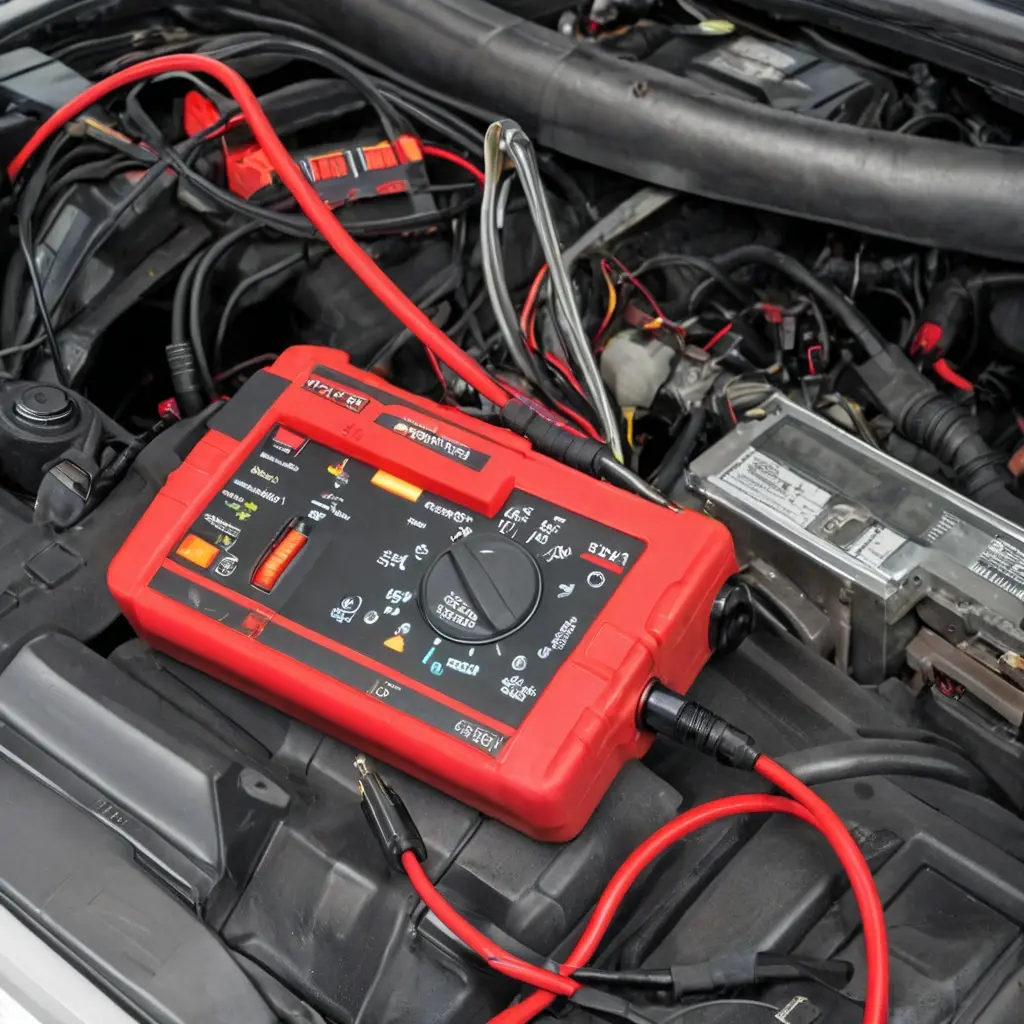

Как распознать и устранить ошибки в электросистеме автомобиля с помощью мультиметра и простых схем диагностики.

Электросистема автомобиля — одна из важнейших составляющих его нормального функционирования. От её исправности зависит работа двигателя, системы освещения, сигнализации, бортовых компьютеров и других устройств. В современных авто электросхемы становятся все сложнее, а диагностика неисправностей — более важной, чем когда-либо. Однако, зачастую водитель или автослесарь сталкивается со сбоями и неполадками, которые можно диагностировать самостоятельно, используя мультиметр и простые схемы проверки.

В этой статье я расскажу, как с помощью мультиметра и элементарных схем выявить наиболее распространённые ошибки в электросистеме автомобиля, а также — как их устранить. Несмотря на широкие возможности профессионального оборудования, правильное применение простых инструментов позволяет значительно сократить время поиска и сэкономить деньги на диагностике и ремонте.

Основные принципы диагностики электросистемы автомобиля

Перед началом диагностики необходимо понять основные принципы работы электросистемы автомобиля. Она включает аккумулятор, генератор, реле, предохранители, провода, а также электронные модули. Нарушения в работе любого из компонентов могут проявляться в виде разрядки аккумулятора, коротких замыканий, повреждений проводки или неисправностей электриковки.

Понимание базовых схем электроснабжения поможет эффективнее определить проблему. Исходя из этого, рекомендуется иметь при себе мультиметр — универсальный прибор, который позволяет проверять напряжение, сопротивление и токи в цепи. Самое важное — придерживаться правил безопасности и работать на охраняемой от влаги и пыли поверхности.

Как подготовиться к проверке электросистемы

Обеспечьте безопасность и подготовьте инструменты

Перед началом диагностики убедитесь, что автомобиль находится на ровной площадке, двигатель выключен, а ручной тормоз включен. Отсоедините отрицательную клемму аккумулятора, если будете проверять цепи без нагрузки. Мультиметр подготовьте к измерению постоянного (DC) и переменного (AC) напряжения — в большинстве случаев вам понадобится именно постоянное.

Также подготовьте схему электросистемы вашего автомобиля — её можно найти в технической документации или в интернете, что позволит лучше ориентироваться и ускорить процесс поиска неисправности. Не забудьте о защитных рукавицах и инструментах для работы с электрикой. Помните, что работа с электросистемой автомобиля — опасна и требует внимательности.

Проверка аккумулятора и генератора

Диагностика состояния аккумулятора

Первым делом стоит проверить уровень заряда аккумулятора. Для этого подсоедините мультиметр к клеммам аккумулятора — плюс к плюсу, минус к минусу. В норме напряжение должно быть в диапазоне 12,6–12,8 В при выключенном двигателе. Если читается ниже 12,4 В — есть вероятность разряда или неисправности аккумулятора.

Если напряжение низкое, попробуйте выполнить «импульсную проверку» — заведите двигатель и снова измерьте напряжение. При исправной электросистеме оно должно увеличиться до 13,8–14,5 В за счет работы генератора. Если при запуске автомобиля напряжение остается в пределах 12 В или ниже, скорее всего, есть проблема с генератором или его цепью.

Проверка генератора и ремня привода

Для проверки генератора сначала найдите его клемму, обозначенную как «B+». Измерьте напряжение на клемме при работающем двигателе. Оно должно составлять не менее 13,8 В и не более 14,5 В — это свидетельствует о нормальной работе генератора.

Если напряжение на клемме ниже, проверьте состояние ремня привода генератора. Он должен быть натянут и без наслоений масла или грязи. Замена ремня и проверки соединений — первое, что необходимо в случае недостаточного заряда батареи.

Как проверить цепи на наличие коротких и разрывов

Проверка сопротивления цепи

Измерение сопротивления позволяет выявить поврежденные или прерванные провода. Для этого переключите мультиметр в режим измерения сопротивления (Ω). Оба щупа подключите к концам проверяемой цепи. В идеале сопротивление должно быть близко к нулю — до нескольких Ом, что говорит о целостности проводки.

Если мультиметр показывает очень большое сопротивление или бесконечность, значит цепь разорвана или есть плохой контакт. В таком случае нужно устранить повреждение провода, аккуратно изолировать разорванный участок или проверить разъёмы, которые часто окисляются или ослабляются со временем.

Проверка наличия короткого замыкания

Один из самых опасных видов неисправности — короткое замыкание в электросхеме. Для поиска короткого замыкания попробуйте замерить ток через цепь — это делается при помощи мультиметра, подключенного в разрыв цепи. Такой способ требует определенного опыта, так как параметры могут быть очень малы или больших.

Более эффективным методом является исключение и постепенное отключение элементов электросистемы. Начинайте с предохранителей — выньте по одному и проверяйте параметры. Если при отключении определённого предохранителя ток резко снижается, значит, источник короткого замыкания находится именно в цепи этого элемента.

Простая схема диагностики неисправностей

Для систематического подхода можно использовать следующую простую схему:

1. Проверка аккумулятора — достаточно ли у него заряда?
2. Проверка генератора — исправно ли он заряжает аккумулятор?
3. Проверка предохранителей — не повреждены ли важные цепи?
4. Проверка цепей на наличие коротких или разрывов — целостность проводки.
5. Проверка датчиков и реле — они могут вызвать неправильную работу системы.

Этот алгоритм позволяет быстро сориентироваться и определить участок, в котором находится неисправность. В случае обнаружения конкретных проблем, отдельно диагностировать и устранять их — это ускорит ремонт.

Общий совет автора

«Главное в диагностике — системный подход и аккуратность. Не стоит скучком измерять сразу все параметры, лучше идти по схеме: проверка аккумулятора, генератора, цепей. И при этом помните, что правильно выполненная диагностика — уже половина дела, а экономия времени и денег достигается за счет точности и внимания к мелочам.»

Заключение

Диагностика электросистемы автомобиля при помощи мультиметра и простых схем не только возможна, но и достаточно эффективна при наличии желания и аккуратности. Основные шаги и проверочные пункты, описанные выше, позволяют определить большинство распространённых неисправностей, таких как низкое напряжение, короткие замыкания, повреждения проводки или неисправности генератора и аккумулятора.

Практика показывает, что умение самостоятельной диагностики помогает значительно снизить затраты на ремонт и ускорить процесс восстановления исправности автомобиля. Не забывайте о безопасности, следуйте пошаговой инструкции, и вы сможете самостоятельно определить и устранить большинство распространённых проблем в электросистеме.

Берегите свой автомобиль и его электросистему — и она прослужит вам долго и стабильно!

Как определить наличие короткого замыкания в электросистеме автомобиля с помощью мультиметра?

Измерьте сопротивление между проводами и корпусом; низкое сопротивление укажет на короткое замыкание.

Какие признаки неправильной работы электросистемы можно обнаружить с помощью мультиметра?

Непостоянное напряжение или перегорание предохранителей могут указывать на неисправности или короткие замыкания.

Как проверить работу реле с помощью мультиметра и схемы диагностики?

Поставьте мультиметр в режим прозвонки или измерения сопротивления, активируйте реле, чтобы убедиться, что оно правильно замыкает цепь.

Какие шаги предпринять при обнаружении высокой сопротивляемости в электропроводке?

Обнаружьте поврежденный участок, замените или восстановите провод, затем проверьте сопротивление снова, чтобы убедиться в исправности.

Как проверить аккумулятор и его цепь питания на наличие проблем?

Измерьте напряжение на клеммах аккумулятора — оно должно быть около 12,6 В; низкое значение указывает на разряд или неисправность цепи питания.

Вопрос 1

Как проверить наличие короткого замыкания в цепи электросистемы автомобиля?

Измерьте сопротивление между проводами и кузовом с помощью мультиметра; при низких значениях сопротивления обнаружено короткое замыкание.

Вопрос 2

Как определить разрыв провода в электросхеме?

Установите мультиметр в режим прозвонки или измерения сопротивления; отсутствие сигнала укажет на разрыв цепи.

Вопрос 3

Как измерить напряжение на клеммах аккумулятора для диагностики проблемы?

Подключите мультиметр к клеммам в режиме измерения постоянного напряжения; допустимое значение — около 12 В для заряженного аккумулятора.

Вопрос 4

Как определить неисправность предохранителя с помощью мультиметра?

Установите мультиметр в режим прозвонки; при исправном предохранителе прозвонка прозвучит, при обрыве — нет.

Вопрос 5

Что означает высокая сопротивляемость в цепи, измеренная мультиметром?

Возможно наличие окисления, плохого контакта или повреждения кабеля, что требует устранения неисправности.
